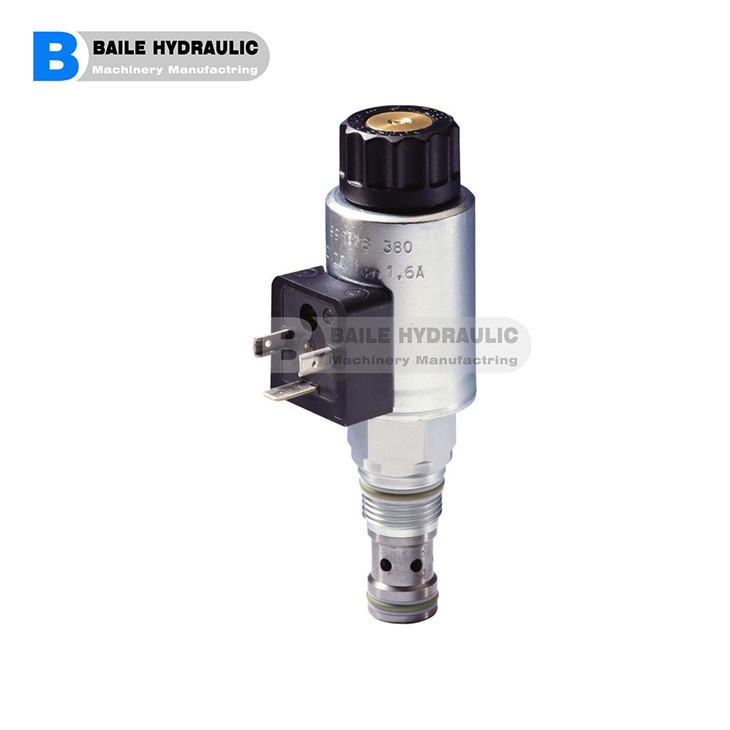

Valv tas-Sedil Direzzjonali REXROTH KSDE (prestazzjoni għolja), Imħaddem Direttament B'Attwazzjoni Solenojd KSDER1NB/HN0V R901083194

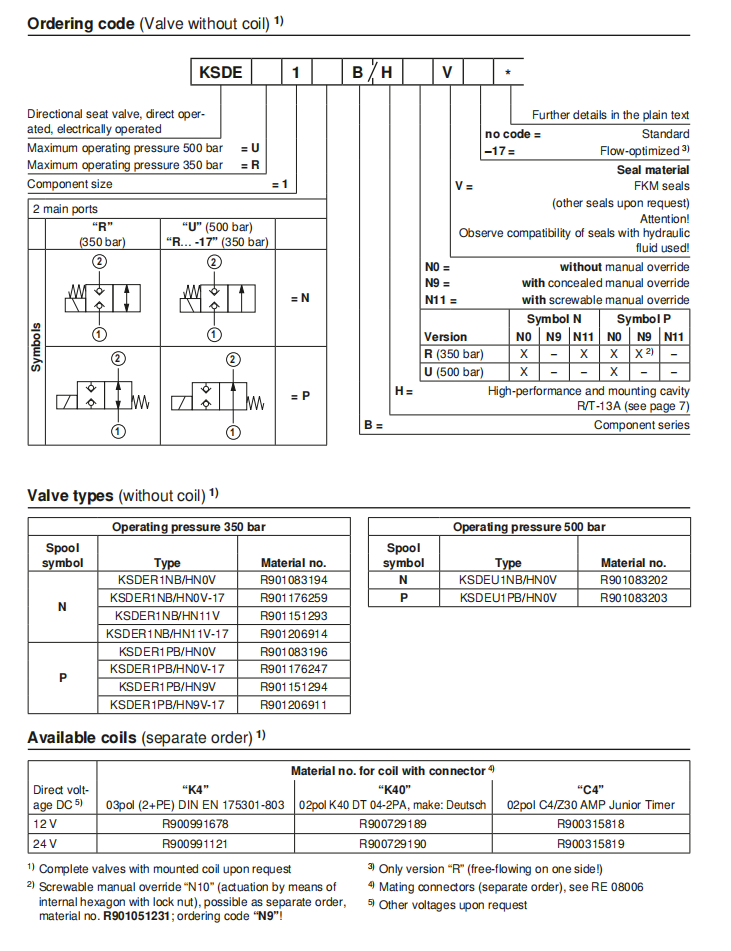

Daqs tal-komponent 1Serje tal-komponenti B Pressjoni operattiva massima 50{{50}} bar Fluss massimu 20 l/minKaratteristiċi– Kavità tal-immuntar R/T-13A– Direzzjonali operata direttament valv tas-sedil b'attwazzjoni tas-solenojd, issikkat fuq iż-żewġ naħat– Konnessjoni mblukkata ssikkata f'forma mingħajr tnixxija– Qlib sikur ukoll b'perjodi itwal ta' waqfien– Solenojdi DC wet-pin– Kolja tas-solenojd li ddur.N0=mingħajr override manwaliN{{ 7}} b'override manwali moħbi N11=b'override manwali li jista 'jinvita ĠeneralIl-valvi tas-sedil direzzjonali 2/2 huma valvoli tal-iskartoċċ ikkumpensati bil-pressjoni operati direttament. Bażikament jikkonsistu minn sezzjoni bil-kamin (4) b'sedil tal-valv (1), solenojd (5), kif ukoll element tal-għeluq (3) u molla tal-kompressjoni (2).FunzjoniIl-pożizzjoni inizjali tal-valv (normalment miftuħa "P" jew normalment magħluq "N") huwa determinat mill-pożizzjoni tal-element tal-għeluq (3) u l-arranġament tar-rebbiegħa tal-kompressjoni (2). Minħabba d-disinn strutturali, il-valvi tas-sedil direzzjonali 2/2 huma dejjem ikkumpensati bil-pressjoni fir-rigward tal-forzi attwanti. Il-portijiet prinċipali ① u ② jistgħu jitgħabbew bi pressjoni operattiva ta' 350 bar/500 bar (ara d-Dejta Teknika, paġna 4).Attenzjoni!Il-fluss huwa permess biss fid-direzzjoni tal-vleġġa (ara s-simboli) ! Bil-verżjoni "U" (pressjoni operattiva 500 bar) kif ukoll mal-verżjoni "R...-17", il-port prinċipali ① għandu jkun imqabbad mal-konnessjoni tal-pompa P! Valvoli bil-verżjoni "R...-17" huma flow-op timized u b'hekk jiksbu differenzjali ta 'pressjoni ogħla. Bis-simbolu "P", l-element ta' għeluq (3) huwa ppressat fuq is-sedil mis-solenojd (5), b' simbolu "N" mill-molla tal-kompressjoni (2). Il-fluss huwa mblukkat f'forma mingħajr tnixxija. L-override manwali jippermetti l-iswiċċjar tal-valv mingħajr enerġizzazzjoni tas-solenojd. Huwa disponibbli fil-verżjoni moħbija "N9" (6) jew fil-verżjoni li tista 'tiġi kamin "N11" (7) (ara paġna 2).KSDER1NB/HN0V-17 R901176259 KSDER1NB/HN11V R901151293 KSDER1NB/HN11V-17 R901206914 P KSDER1PB/HN0V R901083196 KSDER1PB/HN0V-17 R901176247 KSDER1PB/HN9V R901151294 KSDER1PB/HN9V{-17 R901176247 KSDER1PB/HN9V R901151294 KSDER1PB/HN9V{-17 R901810201 R901206201 SDEU1PB/HN0V R901083203
